量程：20/50/100/200/300/500/1000N
本体材质：铝合金/合金钢
综合精度：0.03%
电缆长度：5m
|

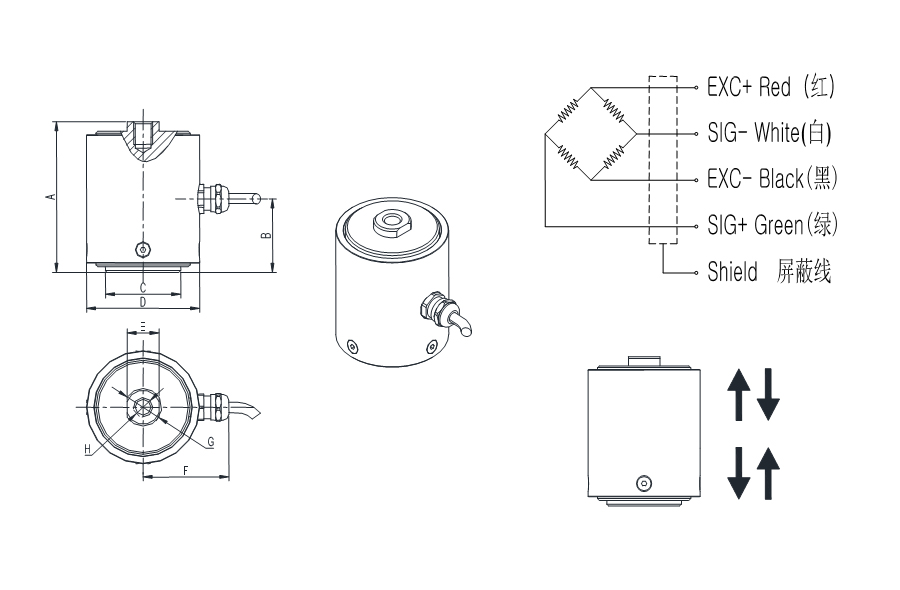

Cap（kg） |
A |
B |
C |
D |
E |
F |
G |
H |
|
5kg~500kg |
80 |
39 |
Φ40 |
Φ60 |
17 |
77 |
Φ20 |
2-M10×1.5深12 |
|
1t~5t |
120 |
54 |
Φ40 |
Φ60 |
30 |
77 |
Φ36 |
2-M20×1.5深20 |
|
参数 |
Specifications |
技术指标/Technique |
|
额定容量 |
Capacity |
5,10,20,50,100,200,250,500 1000,2000,3000,5000kg |
|
输出灵敏度 |
Rated output |
2.0±2.5%mV/V |
|
综合精度 |
Combined Error |
0.03%F.S |
|
零点输出 |
Zero balance |
0.02mV/V |
|
非线性 |
Non-linearity |
0.03%F.S. |
|
滞后 |
Hysteresis |
0.03% F.S. |
|
重复性 |
Repeatability |
0.03%F.S. |
|
蠕变（30min） |
Creep(30min) |
0.03%F.S. |
|
温度灵敏度漂移 |
Temp.effect on output |
0.02%F.S./10℃ |
|
零点温度漂移 |
Temp.effect on zero |
0.02%F.S./10℃ |
|
输入电阻 |
Input impedance |
385±50Ω |
|
输出电阻 |
Output impedance |
350±10Ω |
|
绝缘电阻 |
Insulation |
≥5000MΩ/100VDC |
|
激励电压 |
Recommended excitation |
5~15V |
|
工作温度范围 |
Operation temp range |
-20~70℃ |
|
安全超载 |
Safe overload |
150%F.S. |
|
电缆线尺寸 |
Cable size |
Φ5×3000mm |
|
材料 |
Material |
Aluminum（铝合金）5~500kg Alloy steel（合金钢）1~5t |
|
防护等级 |
IP Class |
IP66 |
