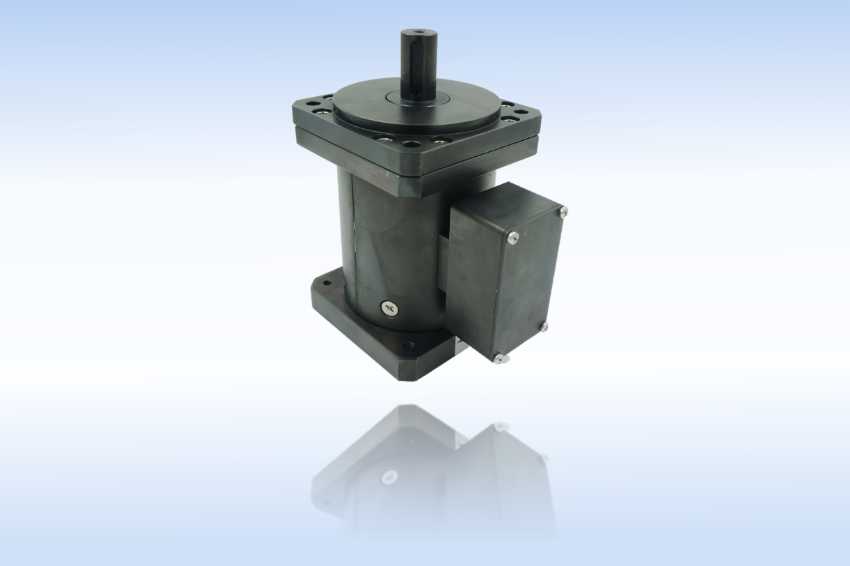

TK501扭矩静态传感器产品特点：
1、稳定性好，抗弯矩强，频率寿命长，静态扭矩传感器；
2、结构紧凑便于安装；
3、防护等级：IP65；
4、用于静态，非连续旋转的扭矩值测量，专业的打螺丝机，螺丝拧紧等；
5、应用领域：汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

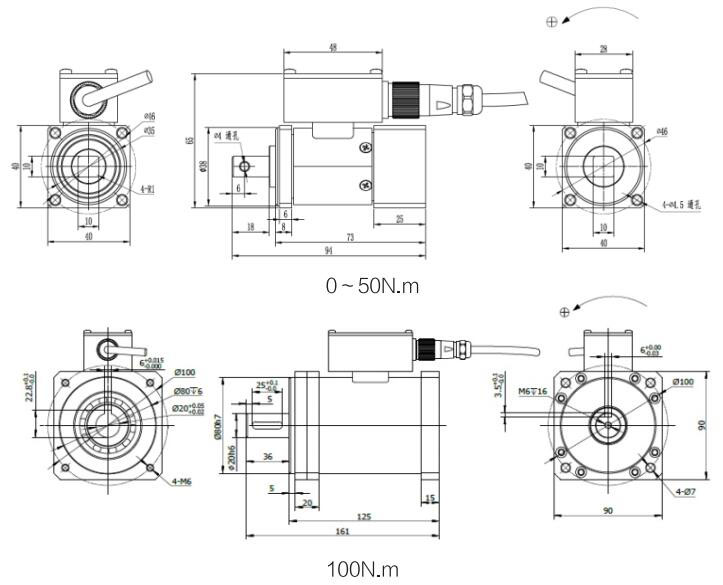

安装尺寸：
|
额定量程 |
5,10,20,50,100 N.m |
绝缘电阻 |
≥5000 MΩ / 100VDC |
|
额定输出 |
-10V ~ +10V |
激励电压 |
24V |
|
零点平衡 |
± 0.05 mV/V |
激励电压 |
|
|
非线性 |
0.3％ F.S. |
温度补偿范围 |
-10~60℃ |
|
滞后误差 |
0.3％ F.S. |
工作温度范围 |
-20~80℃ |
|
重复性 |
0.3％ F.S. |
安全负载 (E L) |
150％ F.S. |
|
蠕变（30分钟） |
0.3％ F.S. |
破坏负载 (E d) |
200％ F.S. |
|
温度对灵敏度漂移 |
0.05％ F.S./ 10℃ |
电缆线尺寸 |
φ5×4000 mm |
|
温度对零点漂移 |
0.05％ F.S./ 10℃ |
材料 |
合金钢 |
|
输入电阻 |
780±20 Ω |
受力方向 |
逆时针为正 |
|
输出电阻 |
700±10 Ω |
保护等级 |
IP65 |
受力方式

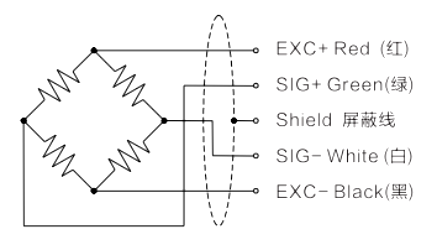

配线图
