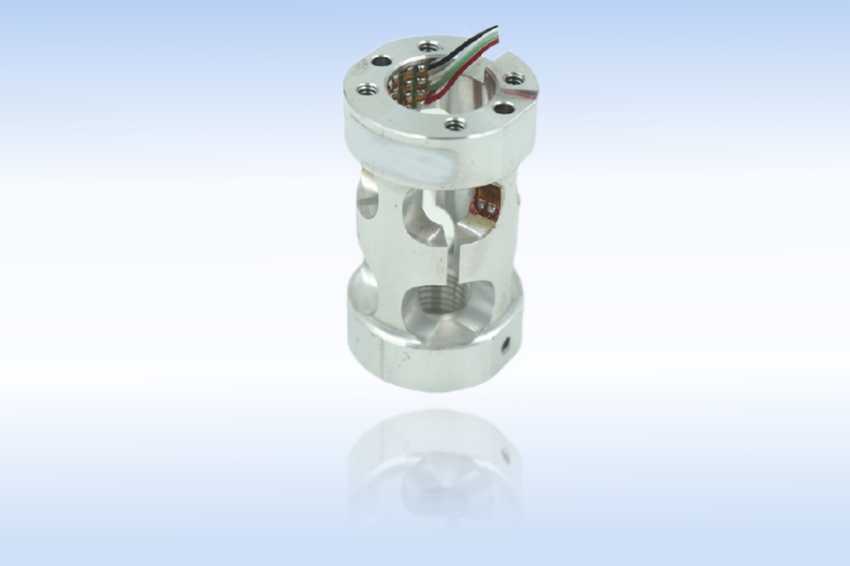

TK506静态扭矩传感器
TK506静态扭矩传感器
1、 结构紧凑、容易安装;
2、防护等级IP65;
3、 用于静态、非连续旋转的扭矩值测
4、 应用领域：汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统
安装尺寸：
|
额定量程 |
0.1,0.3,1.5,3,6,10,12 N.m |
绝缘电阻 |
≥5000 MΩ / 100VDC |
|
输出灵敏度 |
≥0.8 mV/V（0.1~0.3 N.m） |
激励电压 |
5~12V |
|
零点平衡 |
± 3% F.S. |
激励电压 |
15V |
|
非线性 |
0.2％ F.S. |
温度补偿范围 |
-10~60℃ |
|
滞后误差 |
0.2％ F.S. |
工作温度范围 |
-20~80℃ |
|
重复性 |
0.2％ F.S. |
安全负载 (E L) |
120％ F.S. |
|
蠕变（30分钟） |
0.2％ F.S. |
破坏负载 (E d) |
150％ F.S. |
|
温度对灵敏度漂移 |
0.05％ F.S./ 10℃ |
电缆线尺寸 |
|
|
温度对零点漂移 |
0.05％ F.S./ 10℃ |
材料 |
|
|
输入电阻 |
1000±20 Ω |
单件重量 |
|
|
输出电阻 |
1000±10 Ω |
保护等级 |
IP65 |
|
受力方式 |
配线图 |
|
|
 |
